時差多管道超聲波流量計
 |
公司名稱：天津求精科技發展有限公司 |
| 聯系方式：022-83718948 | |
| 公司地址：天津市南開區華苑產業區鑫茂科技園D2座一層A單元 | |
| 公司網址：m.jdpz9.com | |
| 網站關鍵詞：超聲波流量計 |
LSZ系列超聲波流量計是第三代超聲波流量計。第一代是以中小規模集成電路為基礎的計數及邏輯電路組成，由于計數精度比較低，測量?jì)H限于大口徑管道。第二代是以FPGA為基礎設計，測量時間分辨率明顯提高，但時間分辨率還是在10ns級，輔以相位測量使測量精度有了明顯改善。第三代是以時間數字轉換專用技術為核心，直接轉換直接讀取，時間分辨率達到20ps，使超聲測量進入新時代，測量管徑從25mm～8000mm都能準確穩定的測量。
LSZ系列超聲波流量計電路設計采用世界上最先進的專用發射、接收轉換電路，智能軟件在本公司十幾年應用中不斷改善，形成獨具特色的超聲波流量計系列產品。
主要性能特點
*
彩色觸摸屏，圖片化操作，清晰直觀；
* 帶有數字示波器顯示功能，直接觀看接收信號指導傳感器快速準確安裝；
*
插槽式智能時差法測量模塊，每個聲道獨立測量，各個聲道同時工作，可以擴展任意多聲道，測量更準確穩定，實時性更強；
*
同時具備滿管，非滿管，渠道測量功能，一機多用；
* 整機采用國際最先進的專用集成電路，獨立的知識產權和程序設計，終身免費更新軟件；
*
標準電流輸出，串口，累積脈沖，可以擴展網絡(luò )無線和以太網接口；
* 能夠根據用戶要求設計更新圖片畫面，用戶也可以自行更新畫面；
*
超強測量功能，管道最大直徑5米，渠道河道采用垂線測量可以任意寬；
* 傳感器規格齊全適應各種場合測量需求，安裝簡便快捷
*
德國ACAM專用時間數字轉換電路，分辨率20ps；
* 美國TI超強傳感器發射功率，穿透15mm碳鋼板；
*
美國專用低噪聲前置放大器，0.8nv/Hz；
* 插入式傳感器在水中發射接收距離可達到10米以上
*
每個聲道獨立的智能測量模塊確保多聲道測量的快速準確穩定
* 美國ATMEL先進的MAGE 1280系列微控制器；
*
完全的獨立知識產權和設計編程3種專利技術,可以按要求定制；
* 5吋大屏幕彩色觸摸屏具有數據顯示,人機對話,信號波形顯示功能
*
隔離RS485串口和脈沖輸出；
* 抗工頻和變頻干擾；
* 空管自動判斷和故障判斷
* 可選配電源防雷和信號防雷
*
防爆等級：Exdib Ⅱ BT4
*
CMC認證：00000251
主要技術指標
適用范圍：
城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。
功能：
測量、顯示管道內液體的流速和流量、狀態。
組成：
傳感器、變送器，安裝附件和電纜。
主要性能指標：
主機：
*
數據顯示：5吋彩色800*480觸摸屏顯示及錄入
* 電源電壓：AC220V±20%或DC12—28V
* 整機功耗：<20W
*
顯示內容：流量、累積流量、流速、信號波形,趨勢圖等
* 輸出信號：4—20Ma,脈沖、RS232/485
* 環境溫度：-20—70℃
*
工作溫度：-20—70℃
* 相對濕度：10—90%
* 防護等級：IP65
* 安裝方式：壁掛式
*
主機與傳感器距離：《200米
超聲波流速傳感器：
* 測量原理：時差法連續測量
*
測量聲道：1~6通道(超過6通道需要定制)
* 適應能力：可測量含有少量懸浮物的液體
* 測量精度：1.0%
*
流速范圍：0.01m/s---30m/s
* 測量管徑范圍：25---5000mm
* 環境溫度：-20—70℃
*
工作溫度：-20—70℃
* 介質溫度：-20—80℃
* 防護等級：IP68
超聲波液位傳感器：
*
測量精度：1.0%
* 測量范圍：0.01m---2m
* 分辨率： 1.0mm
* 環境溫度：-20—70℃
*
工作溫度：-20—70℃
* 介質溫度：-20—80℃
*
防護等級：IP68
多管道測量
一 1拖5多管道測量流量計LSZ—1X(S)

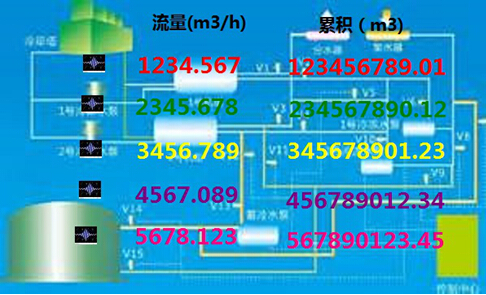

多管道測量顯示界面

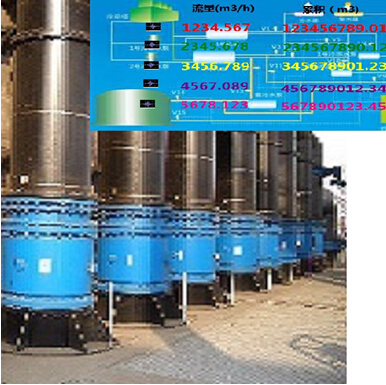

多管道測量現場圖片,特別適合潛水泵流量測量,傳感器既可以采用外敷傳感器也可以采用插入式傳感器,5臺泵流量,累積量數據在同屏顯示抄表查看十分方便;
- 與每個通道對應的多路4--20ma電流輸出；
- 也可以選擇總流量電流輸出；
- 隔離的串口485輸出
- 可以選擇無線網絡(luò )傳輸
- 傳感器與主機距離可以達到200米
- 電源：AC220V或DC24V

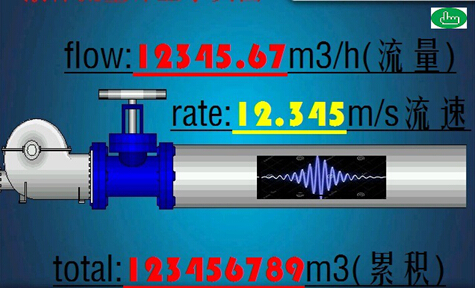

流量計測量顯示主界面

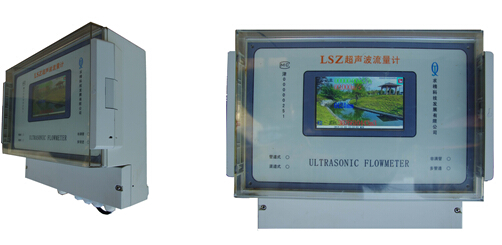

主機結構尺寸
